Categoría: Restauración de patrimonio

Ejemplos de restauración de patrimonio. Somos especialistas en el tratamiento de humedades en el patrimonio histórico.

Humedad en la pared

La humedad en la pared por capilaridad es un problema habitual en todo tipo de edificios. En este ejemplo podemos ver el tratamiento de humedad en la pared realizado en la Casa Asia, un edificio patrimonio histórico de Barcelona.

Humedad en la pared Casa Asia Monumento

Antes que nada llevamos a cabo un diagnóstico preciso de la presencia de humedades en las paredes de planta baja y sótano. Pudimos constatar que la mayoría de humedades se producían por capilaridad, a excepción de unas manchas de humedad de la zona de la entrada que detectamos procedían del piso superior.

Una vez diagnosticado el problema y determinadas las zonas de actuación llevamos a cabo el tratamiento de la humedad en la pared mediante la instalación del sistema MURSEC ECO inalámbrico complementado con la aplicación del mortero especial microporoso DRAINING. En la zona de sótano ampliamos el tratamiento para evitar las fuertes filtraciones mediante la impermeabilización del muro afectado.

En Humicontrol somos especialistas en tratamientos de humedades por capilaridad. Llevamos más de 30 años de experiencia real y contrastada dando solución a la presencia de humedad en la pared. Todas nuestras actuaciones con los sistemas de electro-ósmosis gozan de una garantía por compañía de seguros que tenemos intacta des de hace 30 años. Nuestra experiencia es una garantía para todos nuestros clientes.

Puede contactar con cualquiera de nuestras delegaciones presentes en toda España llamando al 902 10 88 34

Tagged , , , , , , ,

Tratamiento humedades con electro-ósmosis y con inyecciones en el antiguo Hospital de Sant Pau

En el recinto del antiguo Hospital de Sant Pau hemos realizado el tratamiento de las humedades por capilaridad:

  • del Pavellón de Administración con el sistema MURSEC ECO inalámbrico
  • del Pavellón de la Mercè con el sistema de inyecciones DRYZONE gel

En Humicontrol dominamos ambas técnicas  y en cada caso nos adaptamos a las características de la obra y a las necesidades del cliente para solucionar el problema de las humedades por capilaridad con las máximas garantías.

Tratamiento humedades Hospital de Sant Pau

Pavellón de Administración (MURSEC ECO inalámbrico)

El sistema MURSEC ECO se instaló en Octubre de 2011. Se cubrió el total de la superficie con cuatro dispositivos MURSEC ECO MASTER que emplazados en una serie de ubicaciones disponibles.

Plano humedades Hospital de Sant Pau

En el momento de la instalación del sistema contra las humedades por capilaridad se tomaron las muestras de humedad del muro en 12 puntos de control. En cada punto de control se tomaron tres muestras a diferentes alturas: 20 centímetros, 1 metros y 1,70 metros de altura.

El sistema más adecuado para realizar el seguimiento del secado de las humedades es la bomba de carburo (CM). Este sistema consiste en tomar una muestra de aproximadamente 10 gramos de material del interior del muro. Dicho material se introduce en la bomba de carburo junto con un frasco de carburo cálcico.

Control del secado de humedades por capilaridad

La bomba de carburo se cierra herméticamente y se agita de tal forma que la humedad de la muestra reacciona con el carburo cálcico produciendo acetileno. El manómetro de la bomba de carburo nos indica el % de humedad de la muestra. Este proceso se repite en cada una de las tres alturas de los 12 puntos de control. De esta forma se toman hasta un total de 36 muestras. Tabulados los datos obtuvimos una humedad media del 8,78%.

El mismo proceso lo repetimos en Abril del 2012 y finalmente en Marzo de 2013. En estas fechas se obtuvo una humedad de 6,46% i 3,89% respectivamente.

Evolución tratamiento humedades Hospital Sant Pau

El descenso de la humedad fue claro y se produjo en todos y cada uno de los 12 puntos de control. La heterogeneidad de los muros nos impide saber a qué % de humedad llegaremos, pero sí que sabemos que la humedad va a descender de forma clara hasta llegar a un valor estable de humedad natural del material.

El sistema MURSEC ECO se basa en la emisión de una señal que actúa directamente sobre el muro. La presencia histórica de agua y de sal en el muro hace que las paredes actúen como una pila. Con los sistemas de electro-ósmosis invertimos la polaridad entre pared y suelo haciendo que agua descienda hacia el subsuelo.


Pavellón de la Mercè (DRYZONE gel)

El sistema consiste en la impermeabilización de la base del muro perforando e inyectando el gel especial antihumedad DRYZONE que se extiende y crea una barrera contra el ascenso de la humedad del subsuelo.

Inyección humedades capilaridad

El sistema DRYZONE está certificado por numerosos certificados de calidad que avalan la eficacia del sistema.

Al tratarse de un gel y no de un líquido podemos asegurar su distribución de forma homogénea. En uno de los muros tratados realizamos las perforaciones pertinentes e inyectamos el gel DRYZONE. En el momento de inyectar el gel DRYZONE el operario notó al instante que había una cavidad. El gel DRYZONE rellena todo el espacio de la perforación y permite una difusión perfecta. Si lo hubiéramos inyectado en formato líquido y con bomba de presión con múltiples lanzas, muy probablemente no hubiéramos detectado la cavidad y el tratamiento no hubiera sido completo.

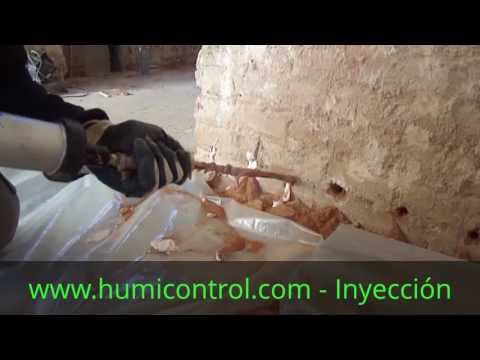

Imagen de previsualización de YouTube

En el video adjunto de 45 segundos puede ver como trabajamos con la inyección del gel DRYZONE.

Humicontrol lleva 30 años dando solución a las humedades por capilaridad. Disponemos de las técnicas más avanzadas que nos permiten garantizar la eficacia de nuestros tratamientos contra las humedades.

Hemos tratado un gran número de edificios históricos, pero la misma técnica con la que tratamos el patrimonio histórico lo aplicamos para solucionar las humedades en miles de viviendas particulares.

Puede llamar a Humicontrol al 902 10 88 34 y un técnico le visitará para poder diagnosticar y realizar un presupuesto sin coste ni compromiso.

Tagged , , , , , , , , , , ,

Tratamiento de humedades por capilaridad en Drassanes de Barcelona

Recientemente han finalizado las obras de restauración de las naves centrales de las Reials Drassanes de Barcelona. El conjunto histórico ha sufrido diferentes intervenciones desde los años 80, y Rehabilit-Humicontrol han participado en todas las fases solucionando las humedades por capilaridad.

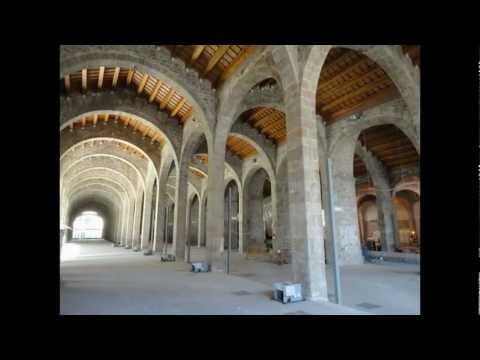

Imagen de previsualización de YouTube

Las Atarazanas se encuentran en la fachada marítima de Barcelona y se construyeron como arsenal de galeras al servicio de la Corona de Aragón.  La primera mención documental existente de este conjunto arquitectónico se remonta al año 1243. La proximidad al mar y los 800 años de historia hacen que las humedades por capilaridad estén muy presente en este edificio que forma parte de  patrimonio histórico.



El año 1988 intervenimos con la técnica TRABER de electro-ósmosis fóresis para evitar el ascenso de las humedades por capilaridad.

Los años 1994 y 2001 solucionamos las humedades en dos nuevas fases mediante el sistema MURSEC de electro-ósmosis activa.

Recientemente hemos tratado las naves centrales con el sistema MURSEC ECO INPOINT de electro-ósmosis inalámbrica.

Humedade por capilaridad en Drassanes

MURSEC ECO INPOINT - Electro-ósmosis inalámbrica



El tratamiento de este conjunto histórico exigía la instalación del sistema MURSEC ECO pero con el condicionante que no podía quedar a la vista la instalación de los dispositivos de electro-ósmosis inalámbrica. Es evidente que la majestuosidad de las naves no permitía la colocación de ningún dispositivo en superficie, y tampoco no hay ninguna cornisa que permita que el sistema pudiese quedar oculto.



Con esta premisa desarrollamos el nuevo MURSEC ECO INPOINT. Aprovechamos los conductos de instalaciones del nuevo pavimento para poder pasar el cable de comunicación y alimentación del dispositivo MURSEC ECO MASTER hasta cada uno de los INPOINTs. Diseñamos una matriz que nos permitió cubrir toda la superficie 8.800 metros cuadrados correspondiente a las naves centrales. Los MURSEC ECO INPOINTs quedaron ocultos y registrables en unas cavidades comprendidas en el espesor del pavimento.



En Humicontrol llevamos 30 años dando solución a los problemas de humedades que afectan a edificios de nuestro patrimonio histórico. Y los mismos sistemas de electro-ósmosis instalados en monumentos históricos los usamos para solucionar las humedades por capilaridad que afectan a las casas particulares y locales comerciales.

Si quiere conocernos mejor puede visitarnos en www.humicontrol.com. Aquí encontrará todas nuestras técnicas así como las máximas garantías que ofrecemos en todos los tratamientos contra las humedades.

Tagged , , , , , , , , ,

Humedades en paredes y muros del Ayuntamiento

Son muchos los Ayuntamientos donde hemos solucionado las humedades por capilaridad con nuestros sistemas de electroosmosis MURSEC ECO. En el Ayuntamiento de Pals (Girona) realizamos un extenso diagnóstico para determinar la extensión y la intensidad de las humedades que afectaban a la planta baja del consistorio.

Humedades en paredes interiores

Las humedades se manifestaban de forma clara llegando hasta la misma vuelta y degradando el revoco, el enyesado y la pintura. En este caso había un albañil de la zona que realizó el cambio de revestimiento repicando el revoco degradado y aplicando el mortero especial microporoso DRAINING. Desde Rehabilit le suministramos el DRAINING CONCENTRADO y el albañil se encargó de realizar la mezcla con el cemento y el árido de la zona.

Rehabilit, delegación de Humicontrol en Cataluña, instaló el dispositivo MURSEC ECO de electroosmosis que ha permitido parar el proceso de ascensión de la humedad en las paredes y muros.

El mismo tratamiento que hemos aplicado con éxito en el Ayuntamiento de Pals se ha aplicado en miles de casas particulares y locales comerciales donde las humedades por capilaridad afectan a las paredes y los muros.

Todos los tratamientos de humedades están garantizados por campañía de seguros, y en Humicontrol disponemos de la misma póliza desde hace 30 años.

Si tiene un problema de humedades puede llamarnos a 902108834 y un técnico le atenderá.

Humedades en paredes _ Ayuntamiento Pals

Tagged , , , , , , , , , ,

Tratamiento humedades electroosmosis en el Museu Maricel de Sitges

En este caso les mostramos un ejemplo de tratamiento de humedades con el sistema MURSEC ECO de electroosmosis de un edificio histórico.

El edificio del Museo Maricel de Sitges tiene la singularidad de ser un edificio que literalmente toca al mar. Durante años las humedades por capilaridad y la fuerte presencia de sales han significado un problema importante que ha afectado a los muros en contacto con el terreno.

Tratamiento humedades electroosmosis en el Museu Maricel de Sitges

Después de inspeccionar la obra y analizar las alternativas de tratamiento existentes el equipo de técnicos tomó la decisión de actuar con el sistema MURSEC ECO de electroosmosis inalámbrica y con un mortero microporoso para solucionar el problema de las humedades por capilaridad.

El sistema de MURSEC ECO de electroósmosis de HUMICONTROL tiene la ventaja de ser el único que  emite una señal variable que actúa sobre todos los materiales existentes en los muros (piedra, ladrillo, tapial, morteros de cal, …). Las pautas de tratamiento nos permiten actuar de forma efectiva en muros heterogéneos.

Con la electroosmosis inalámbrica gozamos de la ventaja de un sistema totalmente reversible que se instala sin tener que realizar perforaciones en los muros. Este factor es muy útil en cualquier vivienda, pero es de vital importancia en edificios históricos.

Tratamiento humedades con electroosmosis

Desde el inicio del tratamiento de humedades con electroosmosis ya se planteó la necesidad de realizar un seguimiento del secado de los muros.

El el gráfico adjunto se muestra la eficacia del tratamiento de humedades con el sistema MURSEC ECO de electroosmosis. A los pocos meses del inicio del tratamiento ya  se observó un descenso de la humedad presente en los muros. El seguimiento del tratamiento de electroosmosis se realizó con el sistema de la bomba de carburo con el fin de obtener la máxima fiabilidad en la lectura de la humedad presente en los muros.

Éste tratamiento fue realizado por la empresa Rehabilit, delegación de Humicontrol en Catalunya, y demuestra la trayectoria de más de 30 años que llevamos aplicando soluciones a las humedades por capilaridad con sistemas de electroosmosis en toda España.

Todos nuestros tratamientos gozan de una garantía por Compañía de Seguros, y tenemos la misma póliza desde hace 30 años!

Puede encontrar los datos de nuestras delegaciones para hacer las consultas sobre humedades que crea oportunas.

Tagged , , , , , , , , , ,

Tratamiento de humedades por capilaridad en la Iglesia románica de Vallcarca

Rehabilit ha realizado múltiples tratamientos de humedades por capilaridad en edificios de patrimonio histórico monumental. El siguiente artículo muestra el secado de la Iglesia románica de Vallcàrcara con la instalación del sistema MURSEC ECO y el mortero especial microporoso DRAINING CAL MONUMENTOS.

Iglesia de Vallcarcara

La Iglesia románica de Sant Pere de Vallcarcara es una construcción del siglo XII. Originariamente de una sola nave, a la cual se le añadieron posteriormente una nave lateral, una capilla y un campanario cuadrado de dos ojos.

En una primera inspección visual ya se observó una fuerte presencia de humedades por capilaridad en todos los muros con tierras laterales, en los cuales se llegó a apreciar presencia de agua en algún punto.

En el resto de paramentos y pilares la presencia de humedades por capilaridad se manifestaba con degradación del rejuntado de mortero de cal y la cristalización de sales higroscópicas en superficie.
También en el pavimento de la Iglesia se observaron manchas de humedad muy marcadas.

Humedades en Iglesia

Humedades en Iglesia

Instalación del sistema MURSEC ECO y seguimiento de la evolución del secado de las humedades por capilaridad:

A inicios del 2008 la empresa Rehabilit, delegación de Humicontrol en Barcelona,  procedió a instalar el sistema MURSEC ECO de electroosmosis inalámbrica en la Iglesia de Sant Pere de Vallcàrcara de Barcelona.

Tratamiento de humedades Iglesia

Se instalaron dos dispositivos MURSEC ECO en las ubicaciones marcadas en el plano con un recuadro verde. Paralelamente se definieron 4 puntos de control que hemos usado para poder realizar el seguimiento del proceso de secado de las humedades por capilaridad de las paredes.

El seguimiento se ha realizado con el sistema de la Bomba de Carburo por el cual se toman una serie de muestras de los materiales que conforman el muro. Este material lo hacemos reaccionar con carburo cálcico dentro de la bomba de carburo. La reacción genera acetileno. Medido con un manómetro nos indica un % de humedad del material. La evolución del porcentaje de humedad determina el proceso de secado del muro afectado por humedades por capilaridad.

En el cuadro adjunto podemos observar la evolución del tratamiento de humedades medido con Bomba de Carburo. Los datos obtenidos muestran una disminución media de la humedad interna de los muros pasando del 10,92% al 4,36% en 46 meses. Esto representa una disminución del 60% de la humedad en paredes.

Tratamiento de humedades por capilaridad _ Evolucion

A la hora de realizar tratamientos de humedades por capilaridad en restauración de patrimonio histórico monumental nos encontramos con muros muy heterogéneos y es imposible determinar el porcentaje de humedad natural al que llegaremos al final del proceso de secado. En este caso consideramos que el porcentaje final de humedad quedará entre el 4,5% y el 6%. A continuación mostramos el gráfico que muestra el secado de las humedades por capilaridad.

Grafico evolución tratamiento de humedades por capilaridad

Independientemente de los elementos objetivos de medida, en el tratamiento de las humedades por capilaridad es muy importante analizar también aquellos aspectos más subjetivos.

Aquí queremos destacar el hecho que a los pocos meses de la instalación de los dispositivos MURSEC ECO el personal que se encarga de la limpieza de la Ermita observó una clara disminución de la humedad del suelo. Esta apreciación se constata con la foto realizada antes de la intervención y la foto realizada al año del inicio del tratamiento de humedades por capilaridad.

Pavimento con humedades

Pavimento seco

Cambio de revestimiento con DRAINING CAL MONUMENTOS

En el momento de la instalación del sistema MURSEC ECO también se realizó una muestra de rejuntado con el mortero especial microporoso DRAINING CAL MONUMENTOS. Hay que tener en cuenta que a pesar de reducir las humedades en las paredes, si no se sustituye el revestimiento hidratado y degradado por la presencia de sales, el mortero seguirá degradándose.

A mediados del 2011, viendo la buena evolución del mortero DRAINING CAL MONUMENTOS, se decidió proceder a sustituir la junta degradada por DRAINING.

Actualmente los paramentos están en perfecto estado y muestran la clara evolución positiva que han mantenido desde que en 2008 se inició el tratamiento de humedades por capilaridad con el sistema MURSEC ECO.



Las técnicas de Humicontrol nos permiten actuar cumpliendo los principios fundamentales de toda rehabiliación de monumentos del patrimonio histórico arquitectónico:

  • Reversibilidad: La técnica MURSEC ECO de electro-ósmosis inalámbrica nos permite solucionar las humedades por capilaridad sin necesidad de realizar ningún tipo de perforación en el muro ni de inyectar productos químicos. Esto significa que el sistema MURSEC ECO tiene una reversibilidad del 100%.
  • Compatibilidad: El mortero especial microporoso DRAINING CAL permite conjugar las ventajas de los morteros de cal NHL3,5 con las extraordinarias propiedades antihumedad del mortero DRAINING.
Humicontrol dispone de delegaciones en Barcelona, Madrid, Valencia, País Vasco, Sevilla, Galicia, Mallorca, Zaragoza y Canarias para poder atenderle con las máximas garantías.
Tagged , , , , , , , , , , , , , ,

Tratamiento de humedades por capilaridad en el Monasterio de Pedralbes dentro de la restauración de monumentos

El año 2005 realizamos el tratamiento de las humedades por capilaridad en las antiguas cocinas del Monasterio de Pedralbes, ejemplo de restauración de Patrimonio Histórico Arquitectónico. A parte de la degradación visual por humedades, el problema grave apareció con el desprendimiento de algunas piezas de cerámica.

Humedades Capilaridad Restauración de Patrimonio _ Año 2005

Humedades Capilaridad Restauración Patrimonio _ Estado actual

Lo primero que hicimos fue realizar un diagnóstico exhaustivo con un medidor de profundidad determinando la curva de humedad y la intensidad de la misma en todos los muros del recinto a tratar. Observamos que las humedades por capilaridad se distribuían de forma homogénea provocando el desconchado del mortero de cal, y la pérdida de adherencia de las piezas cerámicas.

Clasificación K7E - Restauracion Patrimonio Historico _ Tratamiento de humedades

Cuando se actúa en restauración de monumentos del patrimonio histórico es muy importante respetar la estructura constructiva y trabajar con sistemas compatibles con los materiales originales.

Rehabilit, delegación de Humicontrol, dispone de la calificación K7E que nos otorga la capacidad de contratar obras de restauración de patrimonio histórico del máximo nivel.

Pocas empresas a nivel de toda España disponen de este certificado para rehabilitar monumentos arquitectónicos.

Las técnicas de Humicontrol nos permiten actuar cumpliendo los principios fundamentales de toda rehabiliación de monumentos del patrimonio histórico arquitectónico:

  • Reversibilidad: La técnica MURSEC ECO de electro-ósmosis inalámbrica consiste en la colocación de un dispositivo en un punto central de la zona a tratar, sin necesidad de realizar ningún tipo de perforación en el muro ni de inyectar productos químicos. Esto significa que el sistema MURSEC ECO tiene una reversibilidad del 100%.
  • Compatibilidad: El mortero especial microporoso DRAINING permite la transpirabilidad del muro y la contención de las sales higroscópicas. El mortero DRAINING CAL y permite conjugar las ventajas de los morteros de cal NHL3,5 con las extraordinarias propiedades antihumedad del mortero DRAINING.

Los técnicos de Humicontrol tienen la formación y la experiencia necesarias para poder analizar y dar respuesta a los técnicos especialistas en la restauración del patrimonio histórico arquitectónico.

Algunas de nuestras actuaciones en los 30 años que llevamos tratando humedades por capilaridad en monumentos son: la Pedrera de Gaudí, el parlamento de Andalucía, la Plaza de Toros de las Ventas de Madrid, el parlamento de Cataluña, la Sagrada Familia de Barcelona, el Monsterio de Conxo en Galicia, el Palacio Episcopal de Córdoba o el Arzobispado Castrense en Madrid. Estos son sólo un ejemplo de los cientos de edificios históricos tratados.

Iglesia Santa María de Oliva

Palacio de San Telmo

Monasterio de Pedralbes

Palacio Episcopal de Cordoba

Sagrada Familia

Parlament de Catalunya

Abadia de Montserrat

Plaza de Toros de Las Ventas

Drassanes de Barcelona
